DIGITAL GAUGE FAN & EWP SWITCH KIT (#0500)
DIGITAL GAUGE FAN & EWP SWITCH KIT (#0500)

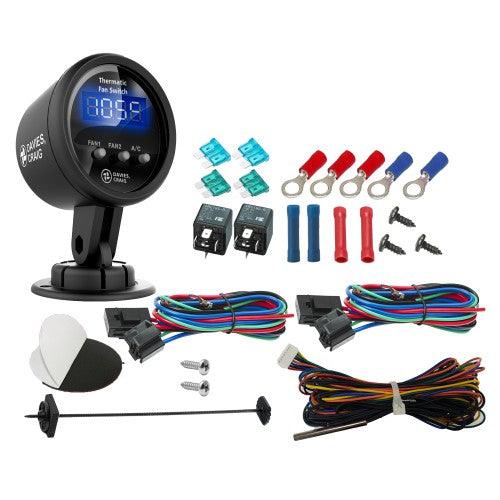

| KIT CONTENTS | |
| DESCRIPTION | UNITS |
| Digital Thermatic Fan Switch - 52mm Gauge | 1 |
| Digital Gauge Stand | 1 |
| Wiring Loom with Temperature Probe | 1 |
| Fan Wiring Harness | 2 |
| Fuse 15 AMP | 2 |
| Fuse 30 AMP | 2 |
| Red Wire Joiner | 2 |
| Blue Wire Joiner | 2 |
| Relay - 12V 40 Amp 5 Pin | 2 |
| Blue 6mm Ring Terminal | 2 |
| Red 6mm Ring Terminal | 3 |
| Screw - Self Tapping 8X3/8 | 3 |
| Temperature Probe Mounting Kit | 1 |
| Installation Instructions | 1 |
تطبيق درجة حرارة الهواء
هذه المجموعة مُجهزة لتطبيق مستشعر درجة حرارة الهواء. لتطبيقات الماء/سائل التبريد، يُرجى القراءة أدناه.
يستشعر هذا المستشعر درجة حرارة الهواء أثناء مروره عبر المبرد، ويتمتع بنطاق درجة حرارة قابل للتعديل يتراوح بين 5 درجات مئوية و110 درجات مئوية (41 درجة فهرنهايت و230 درجة فهرنهايت).
يُوضع مستشعر درجة الحرارة في زعنفة المبرد بالقرب من مدخل سائل التبريد الساخن قدر الإمكان، دون الحاجة إلى قطع الخراطيم، أو يُمكن وضعه مباشرةً في نظام التبريد.
تطبيقات الماء/سائل التبريد
يمكن أيضًا وضع المستشعر رقم القطعة 0500 مباشرةً في نظام التبريد.
استخدم #0465 لتركيب منفذ NPT بقياس 1/4 بوصة من الطراز الأصلي.
استخدم #0409 لتركيب خرطوم المبرد.
يجب تركيب مفتاح قياس المروحة/المروحة الرقمية THERMATIC® داخل حجرة القيادة لسهولة القراءة والضبط السريع.
يتيح لك زر التحكم المريح ضبط/استهداف درجة الحرارة بدقة للتفعيل التلقائي لمروحة Thermatic® رقم 1 ومروحة Thermatic® رقم 2 على درجات حرارة مستقلة عند الحاجة إلى تبريد إضافي.
تعليمات تركيب بسيطة وسهلة الاستخدام.
يمكن أيضًا استخدام هذا المفتاح المرن لتشغيل مضخة مياه كهربائية و/أو مضخة تعزيز كهربائية.
يُعد مفتاح المروحة/EWP® الرقمي الجديد هذا مكملًا لمفاتيح Thermatic® الناجحة للغاية #0400 Combo و#0401 و#0404 و#0444
المميزات
نطاق عرض مستشعر درجة الحرارة: من 0 درجة مئوية إلى 130 درجة مئوية (من 32 فهرنهايت إلى 266 فهرنهايت)
نطاق ضبط مستشعر درجة الحرارة: من 5 درجات مئوية إلى 110 درجات مئوية (من 41 فهرنهايت إلى 230 فهرنهايت)
وحدات قياس درجة الحرارة قابلة للتبديل بين درجتين مئويتين وفهرنهايت
متوافق مع 12 فولت و24 فولت
*للاستخدام بجهد 24 فولت: يلزم وجود مرحلين بجهد 24 فولت، يُباعان منفصلين (رقم القطعة 10534)
يستطيع استشعار درجة الحرارة المحيطة (الهواء) بشكل قياسي
يستطيع استشعار درجة حرارة سائل التبريد
استخدم الرقم 0465 لتركيب منفذ NPT 1/4 بوصة على الطراز الأصلي
استخدم الرقم 0409 لتركيب خرطوم الرادياتير
يستطيع استشعار درجة حرارة سائل ناقل الحركة
استخدم الرقم 0465 ويتطلب (يتم الحصول عليه من مصادر خارجية):
1 × وصلة أنثى واحدة على شكل حرف T 1/4 بوصة NPT
2 × وصلة بارب 3/8 بوصة إلى 1/4 بوصة NPT
ضبط مستقل لدرجة الحرارة للمروحة 1 والمروحة 2
تحكم مستقل في تجاوز مكيف الهواء (المروحة 1، المروحة 2، أو كليهما)
يمكن استخدامه كتجاوز يدوي
يمكن إيقاف المراوح يدويًا (اضغط باستمرار على مروحة + مكيف الهواء)
لاستخدامه في عبور النهر كمثال
مؤشرات LED للمروحة 1 والمروحة 2 ومكيف الهواء
مصابيح LED توضح حالة التشغيل
انظر الجدول أدناه
تحذير من ارتفاع درجة الحرارة مع إنذار صوتي
انظر جدول الوظائف أدناه
يتضمن الإنذار الصوتي وظيفة غفوة لمدة 5 دقائق.
تصميم عالمي بقياس 52 مم.
خافت إضاءة مدمج بشاشة عرض مع مشغل إضاءة أمامية
أسلاك مستشعر درجة حرارة طويلة جدًا بطول 380 سم
مستشعر قابل للتبديل/التكرار
