DIGITAL THERMATIC® FAN SWITCH (#0444)
طقم مفتاح المروحة الرقمي الحراري® (القطعة رقم 0444)
يمكن استخدام طقم مفتاح المروحة الرقمي الحراري المصمم خصيصًا لنا مع مراوحنا الحرارية، وأنظمة EWP، ومراوح الشركات المنافسة.
يستشعر المستشعر، وهو مسبار درجة حرارة (مُرفق بالهواء أو سائل التبريد)، درجة حرارة الهواء أثناء مروره عبر المبرد، حيث يُوضع المستشعر في زعنفة المبرد، أو يُمكن وضعه مباشرةً في نظام التبريد باستخدام طقم محول مستشعر درجة الحرارة (القطعة رقم 0409) المتوفر في متجرنا.
طول سلك المستشعر:
إجمالي طول سلك المفتاح: ١٤٢ سم (طول سلك المفتاح: ١١٢ سم، بالإضافة إلى موصل المستشعر: ٣٠ سم).
بعد ١٥ ديسمبر ٢٠٢١، إجمالي طول سلك المستشعر: ٣٢٠ سم (طول سلك المفتاح: ٢٩٠ سم، بالإضافة إلى موصل المستشعر: ٣٠ سم).
*تمت زيادة طول سلك المستشعر إلى ٣٢٠ سم من تاريخ الدفعة ٢٠٢١ (١٥ ديسمبر ٢٠٢١).
يمكن تشغيل مروحتين، ويمكن استخدامه في تطبيقات ١٢ أو ٢٤ فولت. يتميز بنطاق درجة حرارة قابل للتعديل من ٤٠ إلى ١١٠ درجات مئوية (١٠٤ إلى ٢٣٠ درجة فهرنهايت)، ويمكن عرضه بالدرجات المئوية أو الفهرنهايت.
ستبدأ المروحة رقم 1 بالعمل بمجرد وصول درجة الحرارة إلى الدرجة المُحددة.
ستبدأ المروحة رقم 2 (إن وجدت) بالعمل بعد 10 ثوانٍ من بدء تشغيل المروحة رقم 1.
ستعمل المروحة/المراوح حتى تنخفض درجة الحرارة بمقدار 5 درجات مئوية عن الدرجة المُحددة.
مُصنّفة وفقًا لمعيار IP66:
محمية من دخول الغبار بالكامل.
محمية من نفثات الماء عالية الضغط من أي اتجاه، مع حماية محدودة من دخول الغبار.
غير مقاومة للماء.
فلتر ضوضاء كهربائي مُدمج لتحسين التوافق والموثوقية في المركبات القديمة التي تُصدر مستويات عالية من التداخل الكهربائي والضوضاء.
.
|

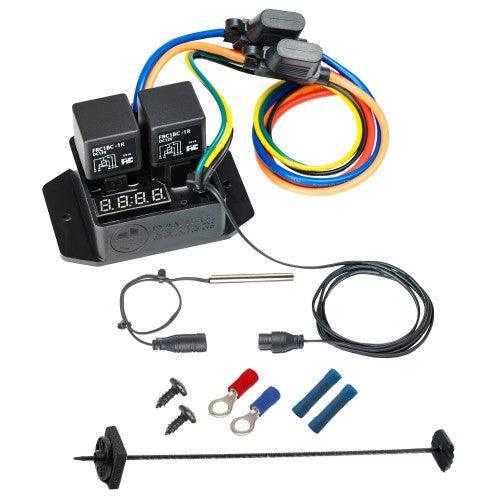

KIT CONTENTS |
|
|
DESCRIPTION |
UNITS |
| Digital Fan Switch IP66 |
1 |
| Thermal Sensor Probe | 1 |
| Mounting Kit for Thermal Sensor Probe | 1 |
| Red 6mm Ring Terminal | 1 |
| Blue 6mm Ring Terminal | 1 |
| Blue Wire Joiner | 2 |
| Self Tap Screw | 2 |
| Instructions | 1 |
المواصفات
أقصى جهد: من ١٢ إلى ٢٧ فولت (بالنسبة لجهد ٢٤ فولت، يلزم تغيير المُرحِّلات، وهي غير مُرفقة في المجموعة).
أقصى تيار: مُصنّف حتى ٣٠ أمبير لكل مروحة (بحد أقصى ٤٠ أمبير لكل مروحة). تأتي الوحدة مع مُصهرين بقوة ٣٠ أمبير ومُرحِّلين بقوة ٤٠ أمبير.
إعداد المُرحِّل: مُرحِّل مزدوج.
طول سلك المستشعر: ١٤٢ سم إجمالاً (سلك المفتاح ١١٢ سم بالإضافة إلى موصل المستشعر ٣٠ سم).
السرعة: سرعة واحدة، تأخير ١٠ ثوانٍ لبدء تشغيل المروحة الثانية.
الاستخدامات: مُناسب لتطبيقات المراوح المفردة والمزدوجة.
الشاشة: شاشة عرض رقمية LED لدرجة الحرارة، درجة الحرارة الفعلية + درجة الحرارة المُحددة.
درجة الحرارة. العرض: مئوية أو فهرنهايت
إعدادات درجة الحرارة: من ٤٠ إلى ١١٠ درجات مئوية (من ١٠٤ إلى ٢٣٠ درجة فهرنهايت)
إعداد درجة الحرارة: زر ضغط
نوع الدائرة: وحدة تحكم دقيقة مبرمجة مسبقًا
أسلاك الإخراج: بطارية + بطارية - IGN، قابض تيار متردد، مسبار ثيرمستور للمروحة رقم ١، المروحة رقم ٢
الأبعاد: ٩٥ × ٦٥ × ٥٦ مم
*ملاحظة: عند استخدام هذا المفتاح مع وحدات EWP الخاصة بنا، فلن يتغير سرعة المضخة استجابةً لدرجة حرارة المحرك، بل سيُشغّلها ويُوقفها عند درجة الحرارة المُحددة. للتحكم في وحدة EWP، نوصي باستخدام القطعة رقم 8002 التي تُمكّنك من إدارة كلٍّ من وحدة EWP والمراوح الحرارية.
